Feature
• Toda la serie utiliza un motor sin escobillas, sin contaminación por carbono y con un funcionamiento silencioso del motor. Es la mejor opción para ensamblar productos de torque de potencia.
• Ensamble el panel LED / LCD de gran tamaño y los electrodomésticos. Las herramientas se pueden colgar con un equilibrador de resorte para reducir la fatiga laboral.
• El rango de torque de la serie MYT-TR puede alcanzar hasta 0.3 ~ 18 N.m; El rango de torque de la serie MYT-TR puede reemplazar el destornillador neumático para evitar un torque inestable debido a la fluctuación de la presión del aire. También puede prevenir la contaminación por aceite y ruido y lograr un ahorro de energía y más ecológico.
• La serie MYT-TR debe estar equipada con un mango lateral, que puede aumentar la salida de par estable, la precisión del par y facilitar la operación por parte del usuario.
• Adecuado para el montaje de piezas de trabajo de gran tamaño en línea de montaje semiautomática o completamente automática. En particular, los más adecuados para aplicaciones como el montaje de piezas industriales de automoción, aire acondicionado, electricidad, telecomunicaciones, grandes electrodomésticos y montaje de equipos médicos.
• Gran movilidad, fácil manejo, par estable, alta eficiencia. El motor puede estar libre de fatiga durante largas horas de trabajo.
• El uso junto con MY-TR es capaz de mostrar el par de apriete, el par de apriete de salida, el estado de apriete de salida, el par de apriete de almacenamiento y junto con funciones a prueba de errores.
• El uso junto con MY-TR también puede evitar errores de par de apriete, número de apriete de roscas y tiempo de apriete. Con varias E / S, MY-TR puede conectarse a su PLC e integrarse con su equipo de automatización y el estado del ensamblaje de salida instantáneamente con RS232 a su servidor o privado mediante ethernet o WIFI para la trazabilidad.
• La precisión de los destornilladores de embrague garantiza una precisión de ± 5%.
Especificaciones
Model |
Torque (N.m)
(Hard Joint) |
Torque (N.m)
(Soft Joint) |
Repeatable
Torque
Accuracy
(%) |
Free Speed (r.p.m)
HI |
Free Speed (r.p.m)
LO |
Screw Size Dia (mm)
Machine Screw |
Screw Size Dia (mm)
Tapping Screw |
Weight
(Kg) |
Length
(mm) |
Power Controller |
Bit Type |
MYT-TR0320 |
0.3~2.0 |
0.3~1.6 |
±5% |
1200 |
- |
2.3~3.5 |
2.3~3.0 |
0.7 |
185x150 |
MYP40-500 |
A、B9.5 |
MYT-TR0830 |
0.8~3.0 |
0.8~2.4 |
±5% |
1200 |
- |
2.6~4.0 |
2.6~3.5 |
0.7 |
185x150 |
MYP40-500 |
A、B9.5 |
MYT-TR0205 |
2~5 |
2~4 |
±5% |
700 |
|
4.0~5.0 |
≤4 |
0.7 |
185x150 |
MYP40-500 |
A、B9.5 |
MYT-TR0103F |
1~3 |
1~2.4 |
±5% |
3300 |
|
2.0~4.0 |
2.0~3.5 |
0.7 |
185x150 |
MYP40-1500 |
A、B9.5 |
MYT-TR1235F |
1.2~3.5 |
1.2~2.8 |
±5% |
1700 |
|
2.6~4.0 |
2.6~3.5 |
0.7 |
185x150 |
MYP40-1500 |
A、B9.5 |
MYT-TR0205F |
2~5 |
2~4 |
±5% |
1000 |
|
4.0~5.0 |
≤4 |
0.7 |
185x150 |
MYP40-1500 |
B9.5 |
MYT-TR2507 |
2.5~7 |
2.5~5.6 |
±5% |
850 |
|
5.0~6.0 |
≤5 |
0.7 |
185x150 |
MYP40-1500 |
B9.5 |

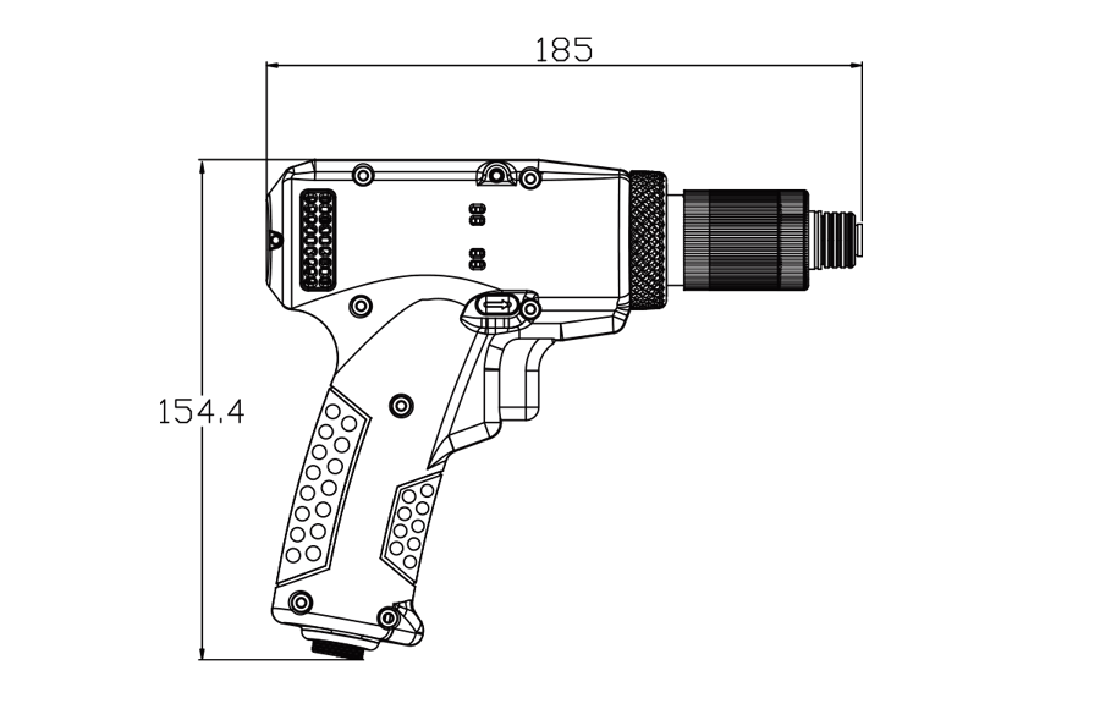

Dimension externa
Curva de par de referencia
